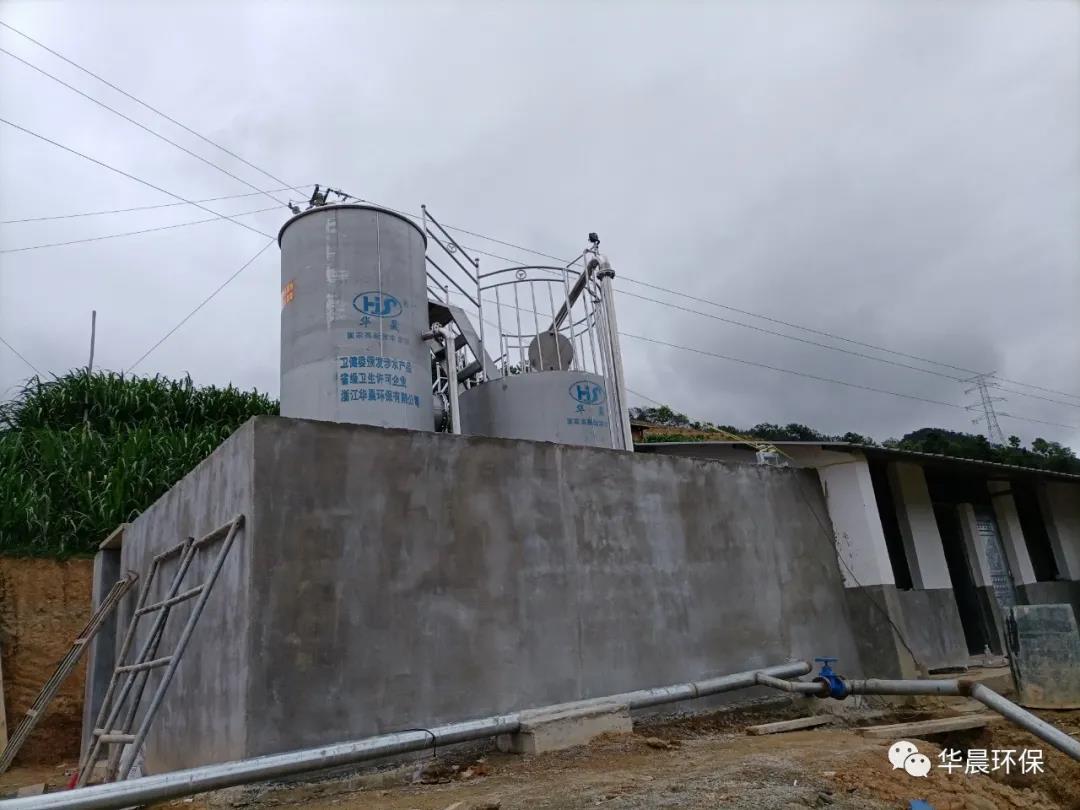

2021年7月，華晨環保參與實施的柯街鎮沙壩村水站完成設備安裝調試，開始通水。沙壩村水站采用了HC-10型不銹鋼一體化凈水設備——智慧水站集成裝置，日供水200噸，采用了全新的智能化、數字化、信息化的設計理念。智慧水站利用不銹鋼凈水設備的工藝保障、監測儀表的數字保障、物聯網云平臺的信息保障，可以有效提升農村飲水安全設施的精細化管理水平，豐富行業監管手段，推動農村飲水安全現代化建設。



一體化凈水設備完成通水后，廠房圍墻、管理房等建設項目仍舊在緊張的施工中。華晨環保提供的一體化凈水設備——智慧水站集成裝置在接到用戶進場通知后，15天內可完成安裝調試工作。

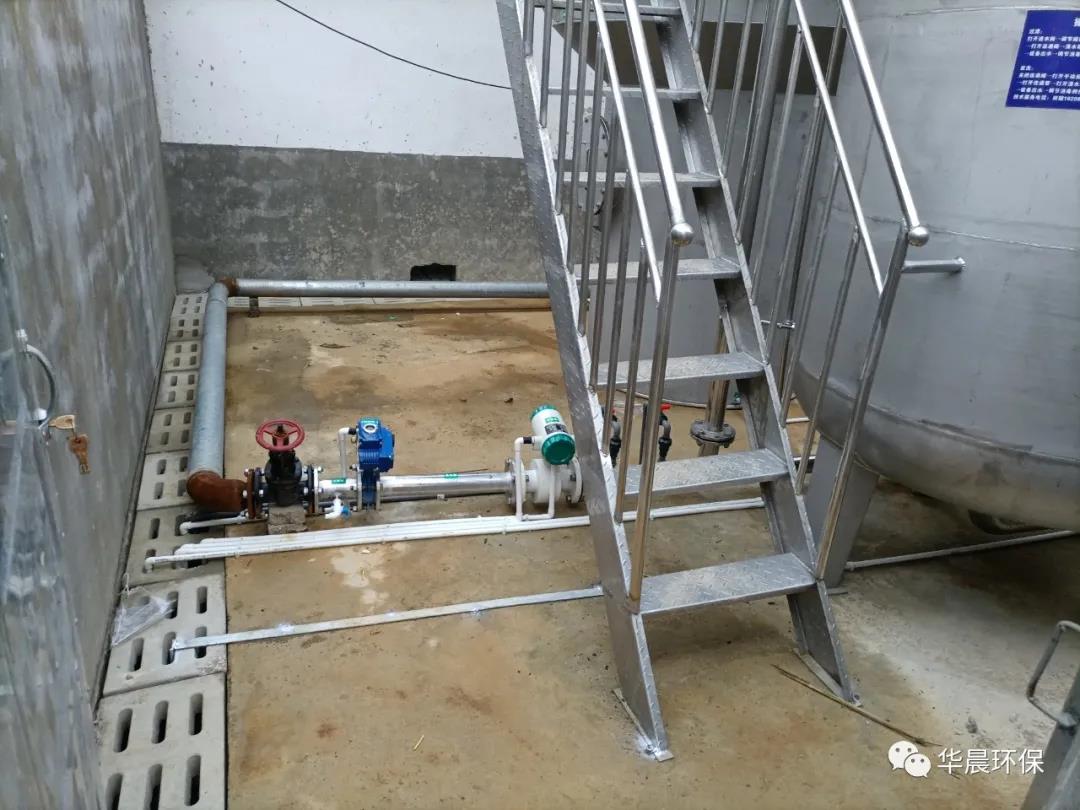

原水經閘閥、電動閥、電磁流量計、原水濁度監測、絮凝劑投加、管道混合器后進入到反應池。農村水站原水主要為小山塘、小水庫、溪水等水源，容易受到降雨、施工等影響，水質、水量會產生急劇變化，目前沙壩村智慧水站進水流量就在2-15m3/h間波動，原水濁度在100-1500NTU波動，依靠傳統的管理人員根據水質、流量調節絮凝劑投加量工作，已經無法有效完成。智慧水站集成裝置可進行全自動絮凝劑投加，根據原水濁度、流量實時調節計量泵投加頻率，自動改變絮凝劑投加量。



智慧水站LCU就地控制箱包含PLC系統、嵌入式軟件（智慧水站集成裝置控制軟件）、物聯網關，可實時根據原水濁度、流量變化調整絮凝劑投加量，并將原水濁度、流量、液位、計量泵工作狀態等實時傳送至數字化監管平臺。

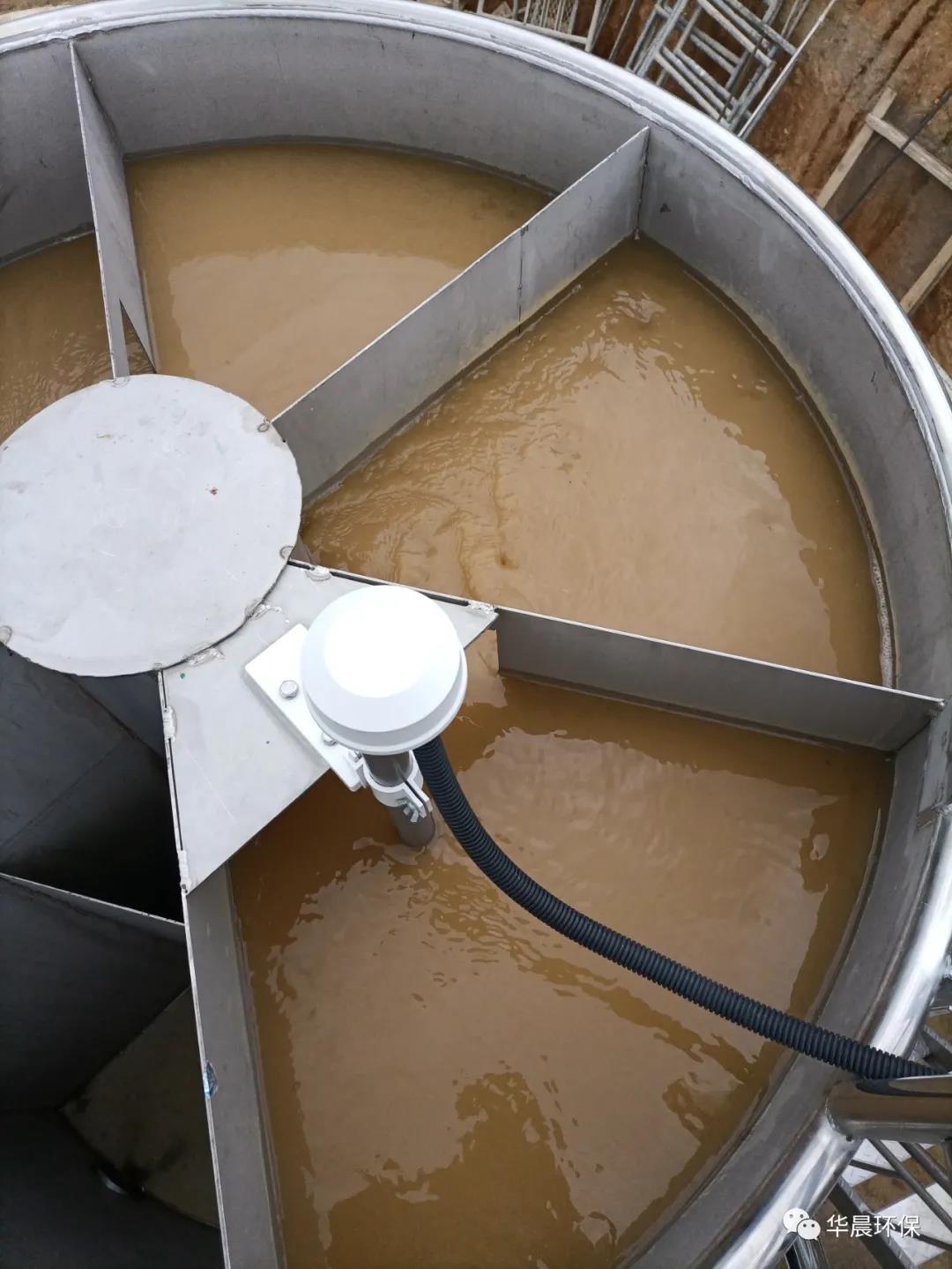

原水投加絮凝劑，經管道混合后進入到反應池，圓形一體化凈水設備采用了渦旋反應技術。水流依次流經各個反應池豎井，在豎井內垂直流動的同時受到水流自身推動及渦旋導板的影響，產生水平渦旋，有效促進絮凝反應，提高礬花形成效果，為后續沉淀工藝打下良好基礎。

渾濁的原水經反應沉淀后，已經比較清澈，濁度一般控制3NTU以內，進入后續過濾環節進行過濾。過濾工藝采用無閥濾池，采用水力自動虹吸。常規無閥濾池依靠自身水力損失達到設計值時開始抽吸進行反沖，無法做到精確監管，我們?cè)诔Ｒ?guī)無閥濾池上增加了壓力監控、自動強制反洗閥，可以監測到虹吸反洗形成、結束時間，并設定工作運行周期，在濾池累積工作時間超過設定的工作運行周期后，未虹吸反洗則進行強制自動反洗，可以有效對無閥濾池進行管理。

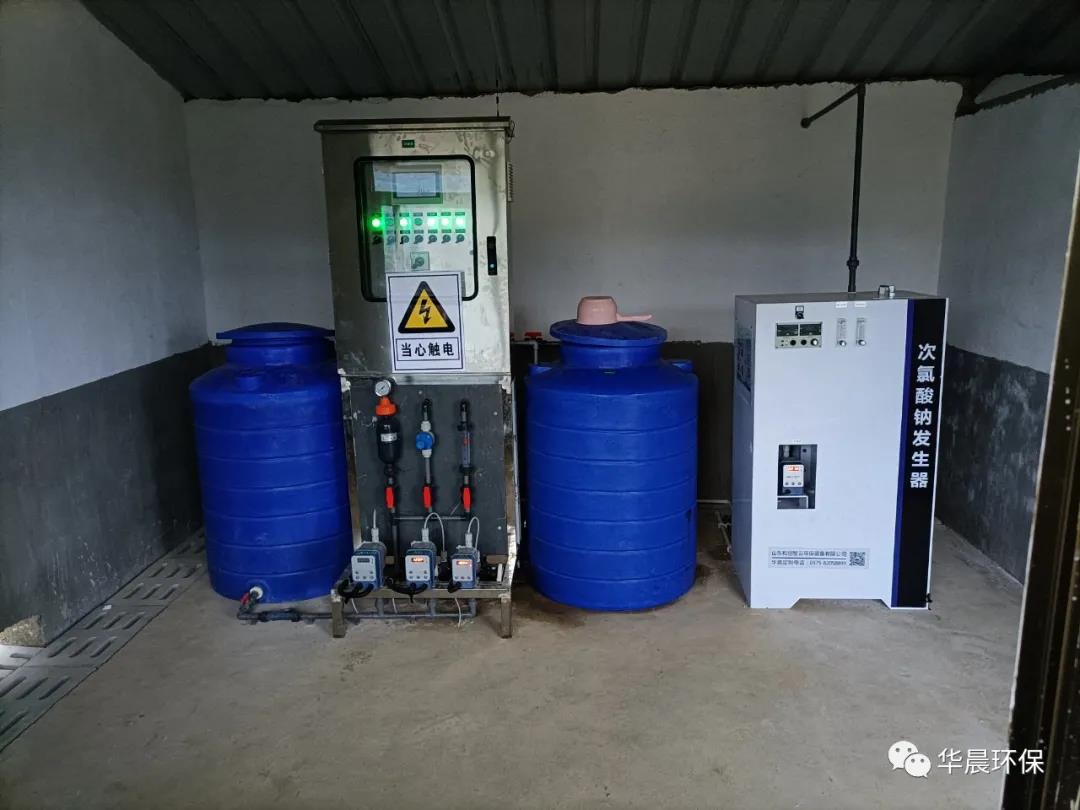

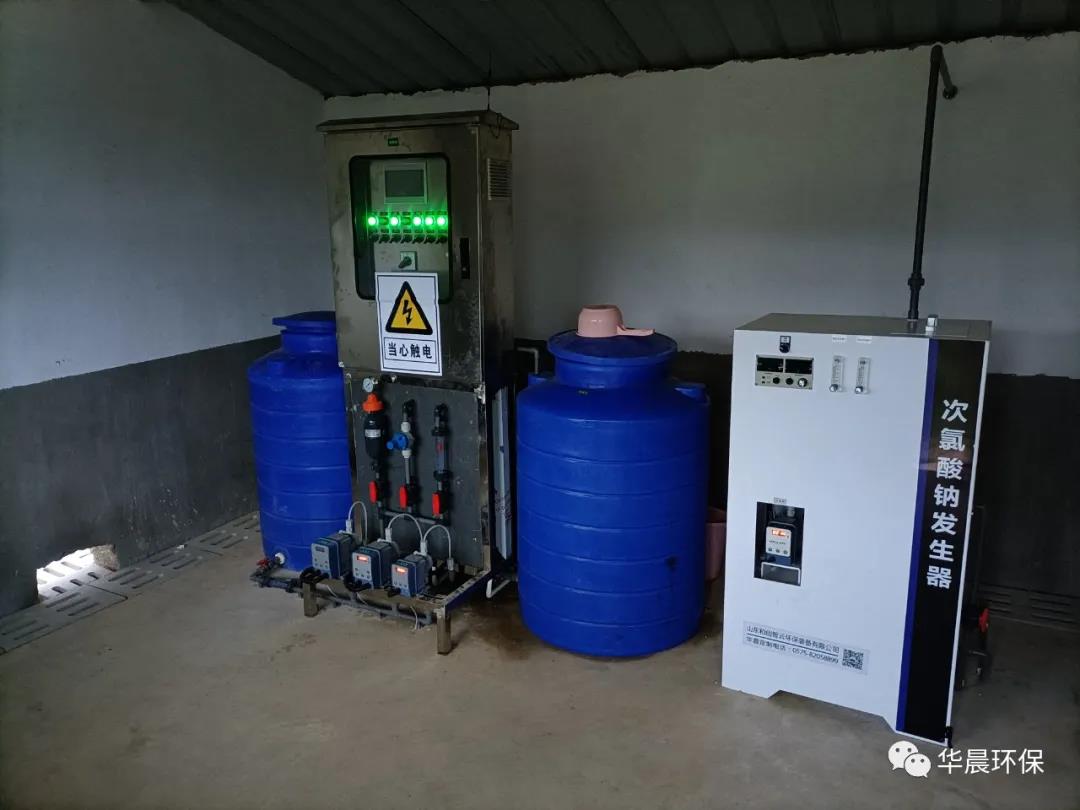

過濾后的需要投加消毒劑才能到達到《國家生活飲用水衛生標準》（GB5749-2006）的要求。消毒劑采用次氯酸鈉溶液，由次鈉發生器電解無碘食鹽制取，邊生產邊投加，原材料僅有固體鹽，減少了消毒液運輸、儲存過程中的風險。



原水經一體化凈水設備——智慧水站集成裝置凈化后，濁度小于0.5NTU，已經和哇哈哈礦泉水一樣清澈，余氯指標也符合水質標準。

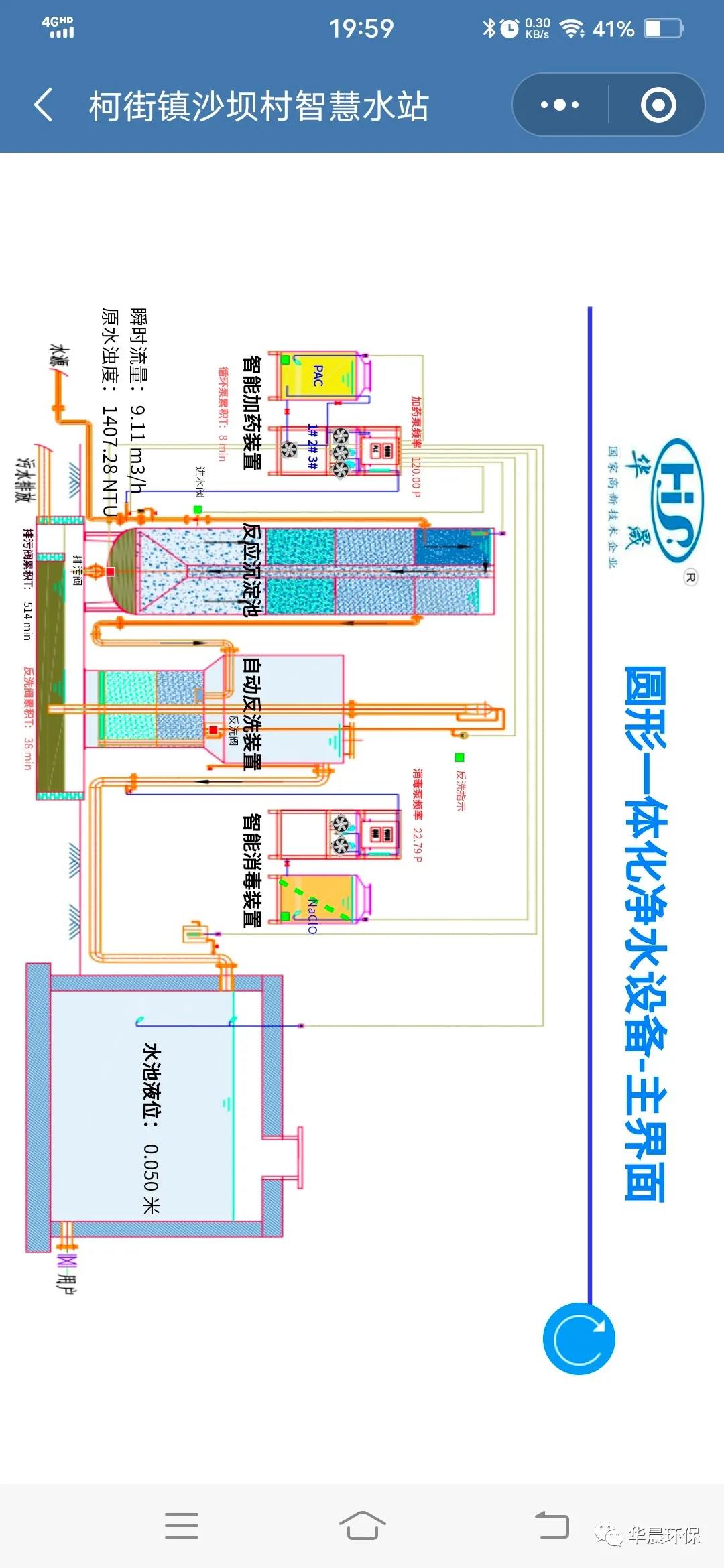

智慧水站集成裝置配置有物聯網關，可以將流量、濁度、液位等水質水量指標傳送至管理平臺，同時也可以將沉淀排泥水、濾池反洗、計量泵工作、攪拌泵（機）運行、電動閥工作狀態傳送管理平臺。通過信息化軟硬件系統建設和應用，可以提升農村供水保障（飲水安全鞏固提升）工程的業務、管理和服務水平。提高農村飲水安全，提升農村飲水設施的精細化管理水平，豐富行業監督手段，保障農村水站的長期可靠運行，推動農村飲水安全現代化建設。
