一、概述

　　HC型臥式一體化凈水設備是我公司結合原有重力式及組合式凈水設備的特點開發的新型產品，針對山區、城鎮、農村人口相對分散、交通不便、不適合大型自來水工程開展等特點，一般以高位水庫、塘壩、山溪為主要水源，一體化凈水設備充分利用水源原有高差壓力，完成整個凈水流程，是我公司根據多年來參與農村供水工程實踐經驗，以“節能環保、高效實用”為理念，設計開發的新型凈水設備。

　　二、適用范圍

　　設備適用于原水濁度不大于500NTU的水庫、江河水等符合國家《生活飲用水水源水質標準》二級水源標準要求的原水，該設備可利用水源原有高差壓力將凈化后清水輸送至高于設備基礎的高位清水池，清水池清水進行消毒后達到國家《生活飲用水衛生標準》(GB5749-2006)的相關要求，進行供水。單套設備處理流量5-150噸，該設備水頭損失小，運行能耗低，出水水質穩定，可充分滿足山區、城鎮、農村供水需求。

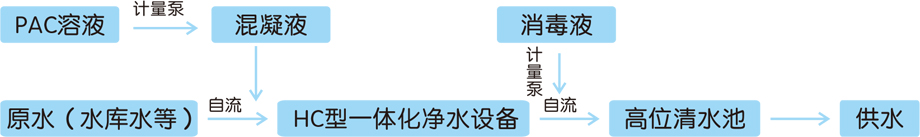

　　三、工藝流程

　　四、設備規格性能表

　　型號規格凈水能力

　　(m³/h)外形尺寸

　　直徑X長度設備基礎尺寸

　　長X寬進出水管規格

　　(DN)設備重量

　　(kg)

　　HC-55Φ1000X36004000X2000505100

　　HC-1010Φ1200X38004500X2500805600

　　HC-1515Φ1200X40005000X2800806800

　　HC-2020Φ1400X50005000X2800806900

　　HC-3030Φ1600X55006500X300010010500

　　HC-5050Φ2000X65008000X400015014500

　　HC-8080Φ2200X850010000X40015020000

　　HC-100100Φ2200X1120013000X400020021900

　　HC-120120Φ2400X1180013000X450020024500

　　HC-150150Φ2400X1400015000X450020031000

　　五、技術特點

　　HC型臥式一體化凈水設備將“混合、絮凝反應、沉淀、過濾”等凈化工藝集于一身，采用一體化設計成壓力式凈水設備，設備出水可利用原有壓力將水輸送至高位清水池。設備為全封閉運行，占地面積小，對周邊環境要求低，運行管理方便。

　　該凈水設備延續了我公司注重農村供水安全衛生的風格，凈水設備外殼采用優質碳鋼，在公司涉水產品專用車間進行制作，制作過程中主體采用全自動焊接技術，充分保證了凈水設備在承受壓力時的安全性，凈水設備內層采用衛生許可的食品級涂料防腐，既防止設備外殼鋼板腐蝕，又防止了內層防腐涂料污染水質，有效地保證供水衛生安全。

　　※性能參數

　　1、出水水量：?jiǎn)翁自O(shè)備出水量為5-150m3/h，其他特殊規格設備可根據用戶實際情況設計;

　　2、適用原水濁度：≤500NTU，若原水濁度超過500NTU，我公司可根據用戶實際情況另行設計;

　　3、水溫：常溫;

　　4、出水濁度：≤1NTU;

　　5、混凝反應時間：6-8min;

　　6、沉淀表面負荷：9-10m³/m².h;

　　7、過濾區濾速：8-9m/h，強制濾速14m/h;

　　※性能優點

　　1、該設備為壓力型設備，出水可維持一定壓力，可將凈化后清水輸送至高位清水池或者無塔供水設備，充分利用水源壓力完成供水過程，節約能源;

　　2、絮凝工藝采用隔板與反應體填料復合工藝，提高了反應效果，能形成較好的絮凝體，進而形成高濃度絮凝層，增加了對原水中的雜質顆粒的碰撞和吸附的機率，有效提高對懸浮物的去除效果;

　　3、沉淀工藝在原有壓力式凈水設備污泥懸浮沉淀工藝基礎上增加了網格，均勻分布沉淀水流，有效提高了沉淀效果及設備運行穩定性;

　　4、過濾工藝采用組合濾料，出水水質水量穩定。目前市場上大部分壓力式凈水設備只有一個過濾池，過濾池采用清水反沖需要增加反沖水泵和管道等附屬設備，該一體化凈水設備采用兩個以上濾池，反沖時可利用濾池出水反沖其中一格濾池，既確保反沖效果，又可節省反沖水泵和管道等附屬設施;

　　5、凈水設備采用一個整體的臥式罐體，安裝方便，且對基礎要求比較低，設備為全封閉型，受外界環境影響小。設備整體運輸至工程現場，利用起重設備可迅速吊裝定位，只需安裝附屬管道、濾料等即可完成設備安裝。該設備有效的節省了工程周期及工程總投資。
